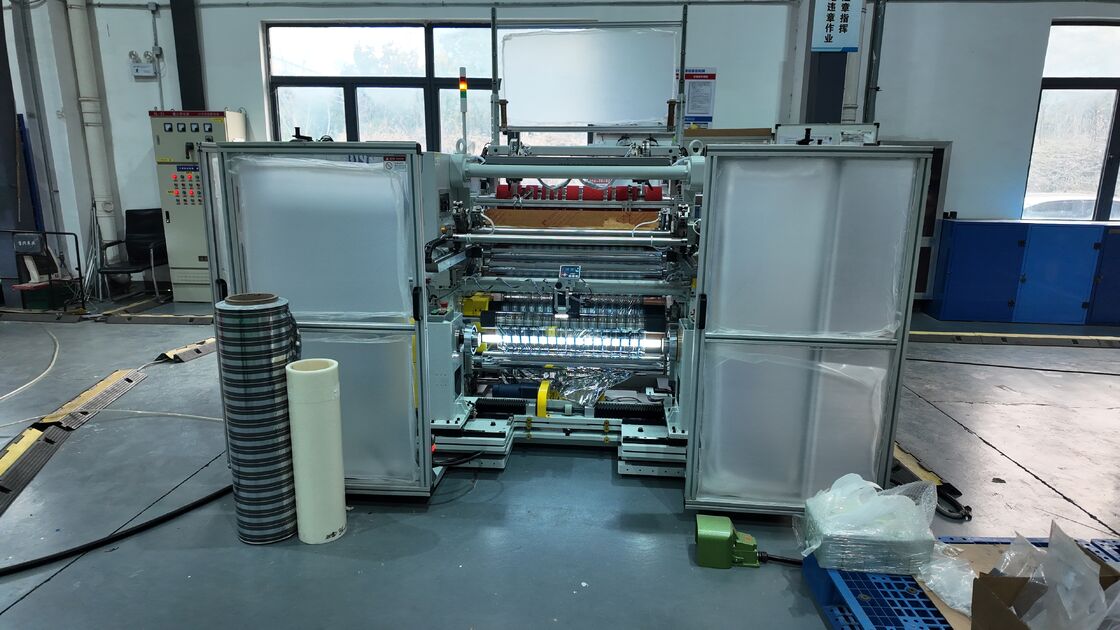

آلة قطع الأقمشة غير المنسوجة آلة هواء مضغوط نظيف

آلة التقطيع والتقطيع من سلسلة DSLS

يتم استخدام المعدات بشكل رئيسي لإنتاج قطع فاصل بطارية الليثيوم. وتتمثل المهمة الرئيسية في تقسيم فاصل بطارية الليثيوم الأصلي المدلفن على نطاق واسع إلى فواصل بطارية الليثيوم بأحجام وعروض مختلفة من خلال آلية الفك وآلية النقل وآلية الحز وإكمال عملية اللف.

• وظيفة

- الحركة الأفقية ووضع اللف الأمامي

- شاشة كبيرة تعمل باللمس لنظام التشغيل بين الإنسان والآلة

-فك وإعادة لف محرك سيرفو CNC AC

- حامل سكين التحكم الكهربائي الأفقي المتحرك وضع الحز للسكين المستقيم التكوين القياسي

-فك تصحيح الانحراف التلقائي

- الترجيع وظيفة مكافحة ساكنة

          مخطط تدفق العملية

الفك ← وحدة التصحيح ← ناقل الحركة ← التسطيح ← قطع الشفرة الدائرية ← ناقل الحركة ← فصل الفيلم ← إعادة اللف العلوي والسفلي
↳ تقليم النفايات

الرسم التخطيطي للمعدات

• كهرباء

1) 3 فاز × 400 فولت × 50 هرتز

2)درجة الحرارة المحيطة: 15~45 درجة مئوية

3)رطوبة الهواء: 40%~90%

4) اختلاف الجهد: <±5%

المواصفات العامة

الركيزة: فاصل البطارية، سمك 5 ميكرومتر – 25 ميكرومتر

عرض الركيزة: الحد الأدنى 300 مم، الحد الأقصى 1350 مم

نظام اللف: طريقة اللف المستقلة ذات الذراع المزدوج

نظام الحز: الحز بالشفرة الدوارة

عرض الحز:

إعادة اللف بذراع واحدة: 55 مم – 200 مم

إعادة اللف المتزامن القياسي ثنائي الذراع: 300 مم - 650 مم

قطر الفك: الحد الأقصى 500 ملم

قطر اللف: الحد الأقصى 400 ملم

السرعة الميكانيكية: تصل إلى 250 م/دقيقة

سرعة التشغيل*: تصل إلى 150 م/دقيقة

*ملاحظة: تعتمد سرعة التشغيل الفعلية على خصائص الركيزة، وتجانس السُمك، وعرض القطع، ومستوى مهارة المشغل.

أبعاد الماكينة (تقريبًا): 2500 مم (طول) × 2800 مم (عرض) × 1500 مم (ارتفاع) (تخضع للرسم التخطيطي النهائي)

• الهواء المضغوط

1) هواء مضغوط نظيف خالي من الرطوبة والأوساخ والزيوت

2) الضغط (الدخول إلى واجهة الجهاز): تقريبًا. قياس 5-6 بار

3)نقطة تكثيف الهواء المضغوط: 5 درجات مئوية

• تحديد موضع المعدات

بعد ضبط الجهاز على المستوى، قم بتثبيته باستخدام لوحة الضغط ومسامير التمدد.

الغرض من المعدات والمزايا

تم تصميم آلة القطع CNC عالية الأداء DSL-1500S خصيصًا لقطع المواد المرنة مثل فواصل بطارية الليثيوم أيون.

تتضمن المعدات الميزات الرئيسية التالية:

نظام اللف المستقل الذي تسيطر عليه المؤازرة

شاشة كبيرة تعمل باللمس واجهة الإنسان والآلة (HMI)

محركات مؤازرة تعمل بالتيار المتردد لكل من الفك وإعادة اللف

حامل سكاكين متحرك أفقيًا مع طريقة قطع الشفرة الدوارة

التحكم التلقائي في التوتر الفك

شد اللف التلقائي والتحكم في الاستدقاق

وظيفة الإزالة الثابتة في قسم اللف

مساحة التثبيت المحجوزة لنظام فحص العيوب

نظام استخلاص الغبار في عمود الحز (اختياري)

نظام إزالة الغبار اللاصق على جانبي إعادة اللف (اختياري)

• البيانات الفنية

المزايا التنافسية

1. نحن نقدم منتجات ذات جودة عالية بأسعار تنافسية.
2. التخليص الجمركي مضمون.
3. خدمة ما بعد البيع جيدة.
4. شروط الدفع المرنة.
5. مع المنتجات الممتازة والخدمات الفعالة، نحن معروفون جيدًا في الداخل والخارج.

مصنعنا

ورشة عمل لدينا

عملائنا

التعليمات

س: هل دونغ شنغ مصنع أو شركة تجارية؟
ج: دونغ شنغ هو مصنع.

س: أين يقع المصنع الخاص بك؟ هل يمكنني زيارته قبل تقديم الطلب؟
ج: بالطبع، نرحب ترحيبا حارا لزيارة المصنع. يقع مصنعنا في مدينة خفى، مقاطعة آنهوي، الصين.

س: ما هي الدول التي قمت بالتصدير إليها؟
ج: لقد قمنا بتصدير منتجاتنا إلى جميع أنحاء العالم، مثل أوروبا والولايات المتحدة الأمريكية واليابان وكوريا والهند وغيرها.

س: ماذا عن الضمان وخدمة ما بعد البيع؟
ج: نحن نقدم ضمانًا لمدة 12 شهرًا ودعمًا فنيًا مدى الحياة لجميع الآلات.
يتوفر الرد خلال 12 ساعة بينما يتم توفير الحل لاستكشاف الأخطاء وإصلاحها في غضون 48 ساعة.
