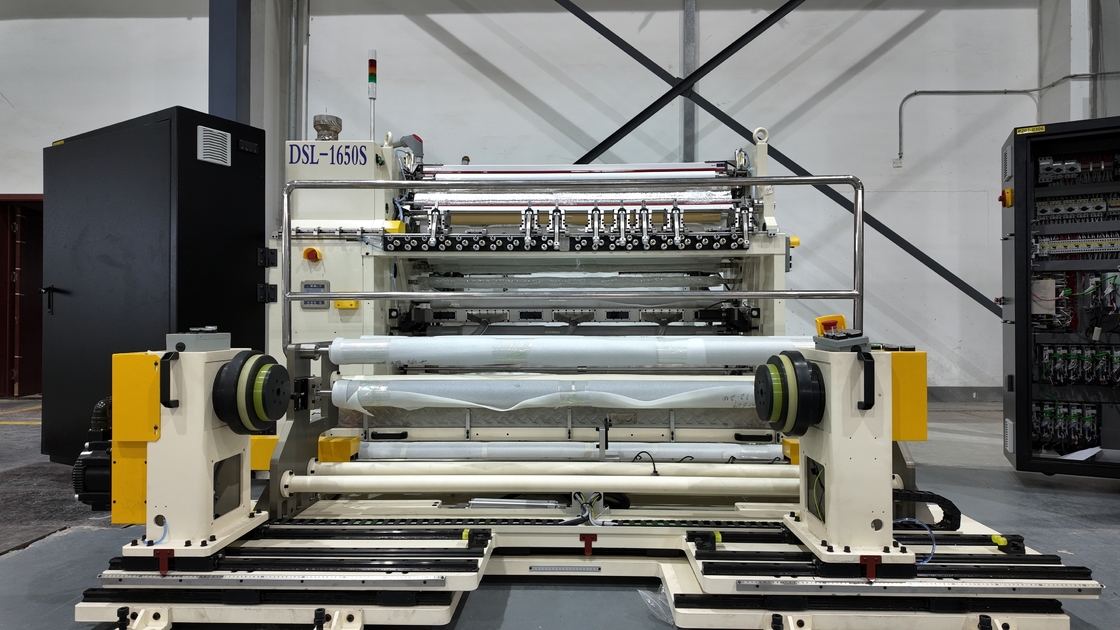

آلة لف وتقطيع الورق وإعادة اللف والفحص، آلة إعادة اللف الأوتوماتيكية

آلة لف وتقطيع سلسلة DSLS​

تُستخدم المعدات بشكل أساسي لإنتاج تقطيع فاصل البطارية الليثيوم. المهمة الرئيسية هي تقسيم فاصل بطارية الليثيوم الملفوف الأصلي العريض إلى فواصل بطارية ليثيوم بأحجام وعروض مختلفة من خلال آلية الفك، وآلية النقل، وآلية التقطيع، وإكمال عملية اللف.

• وظيفة

- وضع الحركة الأفقية واللف الأمامي

- نظام تشغيل بشاشة لمس كبيرة للواجهة بين الإنسان والآلة

- فك ولف محرك سيرفو CNC AC

- وضع تقطيع حامل السكين الكهربائي المتحرك أفقيًا مع التكوين القياسي للسكين المستقيم

- تصحيح الانحراف التلقائي للفك

- وظيفة مضادة للكهرباء الساكنة لللف

          مخطط تدفق العملية

فك → وحدة التصحيح → النقل → التسوية → تقطيع الشفرة الدائرية → النقل → فصل الفيلم → اللف العلوي والسفلي
　　　　　　　　　　　　　　 ↳ نفايات التشذيب

        مخطط المعدات

• كهرباء

1) 3 مراحل × 400 فولت × 50 هرتز

2)  درجة الحرارة المحيطة: 15 ~ 45℃

3) رطوبة الهواء: 40٪ ~ 90٪

4) اختلاف الجهد:<±5%

المواصفات العامة

الركيزة: فاصل البطارية، سمك 5 µm – 25 µm

عرض الركيزة: الحد الأدنى 300 مم، الحد الأقصى 1350 مم

نظام اللف: طريقة اللف المستقلة بذراعين

نظام التقطيع: تقطيع الشفرة الدوارة

عرض التقطيع:

اللف أحادي الذراع: 55 مم – 200 مم

اللف المتزامن القياسي مزدوج الذراع: 300 مم – 650 مم

قطر الفك: الحد الأقصى 500 مم

قطر اللف: الحد الأقصى 400 مم

السرعة الميكانيكية: تصل إلى 250 م / دقيقة

سرعة التشغيل *: تصل إلى 150 م / دقيقة

* ملاحظة: تعتمد سرعة التشغيل الفعلية على خصائص الركيزة، وتوحيد السماكة، وعرض التقطيع، ومستوى مهارة المشغل.

أبعاد الماكينة (تقريبًا): 2500 مم (طول) × 2800 مم (عرض) × 1500 مم (ارتفاع) (تخضع لرسم التخطيط النهائي)

• هواء مضغوط

1) هواء مضغوط نظيف وخالٍ من الرطوبة والأوساخ والزيت

2) الضغط (دخول واجهة الجهاز):  تقريبًا. 5-6 بار مقياس

3) نقطة تكثف الهواء المضغوط: 5℃

• تحديد موقع المعدات

بعد ضبط المعدات على مستوى، قم بتثبيتها بلوحة ضغط ومسامير تمدد.

الغرض من المعدات ومزاياها

تم تصميم آلة التقطيع CNC عالية الأداء DSL-1500S خصيصًا لتقطيع المواد المرنة مثل فواصل بطاريات أيونات الليثيوم.

تتضمن المعدات الميزات الرئيسية التالية:

نظام لف يتم التحكم فيه بواسطة سيرفو مستقل

واجهة الإنسان والآلة (HMI) بشاشة لمس كبيرة

محركات سيرفو AC لكل من الفك واللف

حامل سكين متحرك أفقيًا مع طريقة تقطيع الشفرة الدوارة

التحكم التلقائي في شد الفك

التحكم التلقائي في شد اللف والتناقص

وظيفة القضاء على الكهرباء الساكنة في قسم اللف

مساحة تركيب محفوظة لنظام فحص العيوب

نظام استخلاص الغبار في عمود التقطيع (اختياري)

نظام إزالة غبار المواد اللاصقة على كلا جانبي اللف (اختياري)

• البيانات الفنية

المزايا التنافسية

1. نحن نقدم منتجات عالية الجودة بأسعار تنافسية؛
2. التخليص الجمركي مضمون؛
3. خدمة جيدة بعد البيع؛
4. شروط دفع مرنة؛
5. مع المنتجات الممتازة والخدمات الفعالة، نحن معروفون جيدًا في الداخل والخارج.

مصنعنا

ورشة العمل لدينا

عملائنا

الأسئلة الشائعة

س: هل Dongsheng مصنع أم شركة تجارية؟
A: Dongsheng هو مصنع.

س: أين يقع المصنع الخاص بك؟ هل يمكنني زيارته قبل تقديم طلب؟
A: بالطبع، نرحب ترحيبا حارا بزيارة مصنعنا. يقع مصنعنا في خفي، آنهوي، الصين.

س: إلى أي دول قمت بالتصدير إليها؟
A: لقد قمنا بتصدير منتجاتنا إلى جميع أنحاء العالم، مثل أوروبا والولايات المتحدة الأمريكية واليابان وكوريا والهند وما إلى ذلك.

س: ماذا عن الضمان وخدمة ما بعد البيع؟
A: نحن نقدم ضمانًا لمدة 12 شهرًا ودعمًا فنيًا مدى الحياة لجميع الآلات.
الاستجابة متاحة في غضون 12 ساعة بينما يتم توفير الحل لاستكشاف الأخطاء وإصلاحها في غضون 48 ساعة.
