آلة لف وتقطيع سلسلة DSLS​

تُستخدم المعدات بشكل أساسي لإنتاج تقطيع فاصل بطارية الليثيوم. المهمة الرئيسية هي تقسيم فاصل بطارية الليثيوم الملفوف الأصلي العريض إلى فواصل بطارية الليثيوم بأحجام وعروض مختلفة من خلال فك اللف، وآلية النقل، وآلية التقطيع، وإكمال عملية اللف.

• وظيفة

- وضع اللف الأفقي والنهائي

- نظام تشغيل بشري آلي بشاشة لمس كبيرة

- محرك سيرفو CNC AC لفك اللف وإعادة اللف

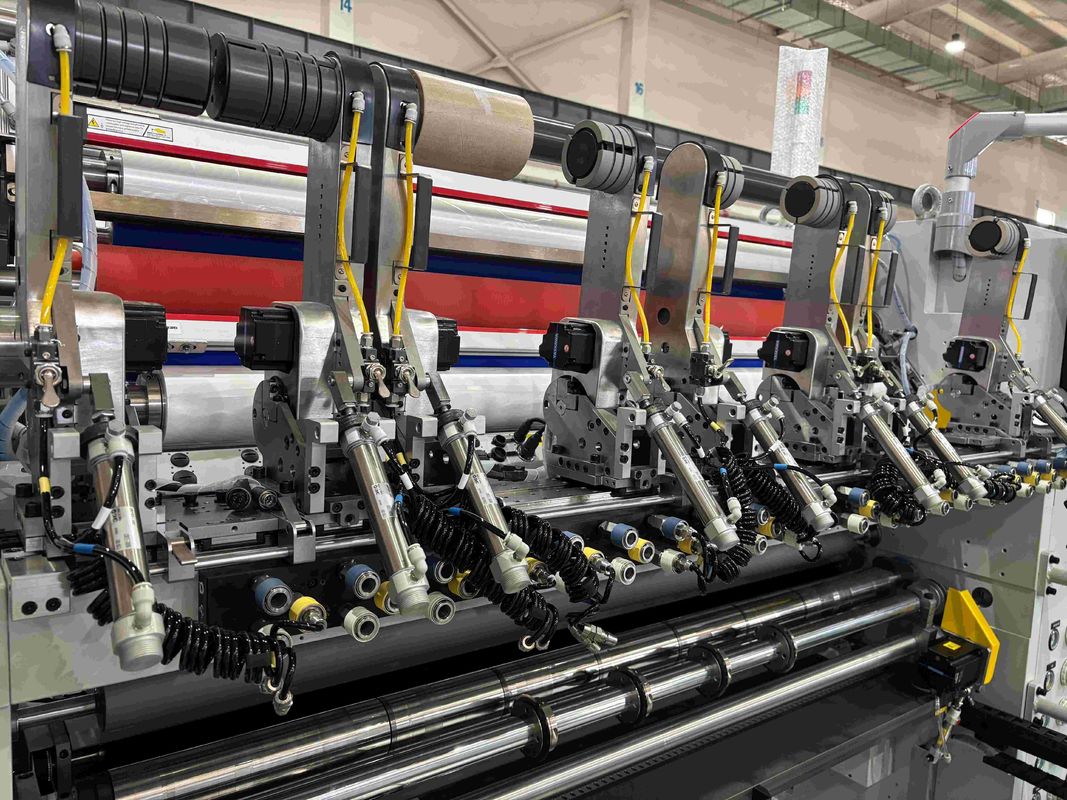

- وضع تقطيع حامل السكين الكهربائي المتحرك أفقيًا مع التكوين القياسي للسكين المستقيم

- تصحيح الانحراف التلقائي لفك اللف

- وظيفة مضادة للكهرباء الساكنة لإعادة اللف

          مخطط تدفق العملية

فك اللف → وحدة التصحيح → النقل → التسوية → تقطيع الشفرة الدائرية → النقل → فصل الفيلم → اللف العلوي والسفلي
　　　　　　　　　　　　　　 ↳ نفايات التشذيب

        رسم تخطيطي للمعدات

• كهرباء

1) 3 مراحل × 400 فولت × 50 هرتز

2)  درجة الحرارة المحيطة: 15 ~ 45 درجة مئوية

3) رطوبة الهواء: 40٪ ~ 90٪

4) اختلاف الجهد:<±5%

المواصفات العامة

الركيزة: فاصل البطارية، سمك 5 ميكرومتر - 25 ميكرومتر

عرض الركيزة: 300 مم كحد أدنى، 1350 مم كحد أقصى

نظام اللف: طريقة لف مستقلة بذراعين

نظام التقطيع: تقطيع بشفرة دوارة

عرض التقطيع:

لف بذراع واحد: 55 مم - 200 مم

لف قياسي متزامن بذراعين: 300 مم - 650 مم

قطر فك اللف: 500 مم كحد أقصى

قطر إعادة اللف: 400 مم كحد أقصى

السرعة الميكانيكية: تصل إلى 250 م / دقيقة

سرعة التشغيل *: تصل إلى 150 م / دقيقة

* ملاحظة: تعتمد سرعة التشغيل الفعلية على خصائص الركيزة، وتوحيد السماكة، وعرض التقطيع، ومستوى مهارة المشغل.

أبعاد الماكينة (تقريبًا): 2500 مم (طول) × 2800 مم (عرض) × 1500 مم (ارتفاع) (تخضع لرسم التخطيط النهائي)

• هواء مضغوط

1) هواء مضغوط نظيف وخالٍ من الرطوبة والأوساخ والزيت

2) الضغط (دخول واجهة الجهاز): تقريبًا. 5-6 بار مقياس

3) نقطة تكثف الهواء المضغوط: 5 درجات مئوية

• تحديد موقع المعدات

بعد ضبط المعدات على مستوى، قم بتثبيتها بلوحة ضغط ومسامير تمدد.

الغرض من المعدات ومزاياها

تم تصميم آلة التقطيع CNC عالية الأداء DSL-1500S خصيصًا لتقطيع المواد المرنة مثل فواصل بطاريات أيونات الليثيوم.

تتضمن المعدات الميزات الرئيسية التالية:

نظام لف يتم التحكم فيه بواسطة سيرفو مستقل

واجهة بشرية آلية بشاشة لمس كبيرة (HMI)

محركات سيرفو AC لكل من فك اللف وإعادة اللف

حامل سكين متحرك أفقيًا مع طريقة تقطيع الشفرة الدوارة

التحكم التلقائي في شد فك اللف

التحكم التلقائي في شد وإعادة اللف والتحكم في التناقص

وظيفة القضاء على الكهرباء الساكنة في قسم إعادة اللف

مساحة تركيب محفوظة لنظام فحص العيوب

نظام استخلاص الغبار في عمود التقطيع (اختياري)

نظام إزالة الغبار اللاصق على جانبي إعادة اللف (اختياري)

• البيانات الفنية

المزايا التنافسية

1. نحن نقدم منتجات عالية الجودة بأسعار تنافسية؛
2. التخليص الجمركي مضمون؛
3. خدمة جيدة بعد البيع؛
4. شروط دفع مرنة؛
5. مع المنتجات الممتازة والخدمات الفعالة، نحن معروفون جيدًا في الداخل والخارج.

مصنعنا

ورشة العمل الخاصة بنا

عملائنا

الأسئلة الشائعة

س: هل Dongsheng مصنع أم شركة تجارية؟
ج: Dongsheng هو مصنع.

س: أين يقع المصنع الخاص بك؟ هل يمكنني زيارته قبل تقديم طلب؟
ج: بالطبع، نرحب ترحيبًا حارًا بزيارة مصنعنا. يقع مصنعنا في خفي، آنهوي، الصين.

س: إلى أي البلدان قمت بالتصدير إليها؟
ج: لقد قمنا بتصدير منتجاتنا إلى جميع أنحاء العالم، مثل أوروبا والولايات المتحدة الأمريكية واليابان وكوريا والهند وما إلى ذلك.

س: ماذا عن الضمان وخدمة ما بعد البيع؟
ج: نحن نقدم ضمانًا لمدة 12 شهرًا ودعمًا فنيًا مدى الحياة لجميع الآلات.
الاستجابة متاحة في غضون 12 ساعة بينما يتم توفير الحل لاستكشاف الأخطاء وإصلاحها في غضون 48 ساعة.
