تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: DST
إصدار الشهادات: SGS
Model Number: DSL-1650S
شروط الدفع والشحن
Minimum Order Quantity: 1set
الأسعار: Based on Specification
Packaging Details: wooden case
Delivery Time: around 2 months
Payment Terms: T/T
Supply Ability: 2 sets in 1 months
Type of substrate: |
PP、PE、etc. |
Substrate width: |
220-2100mm |
Substrate thickness: |
5.0-30um |
running speed: |
max.300m/min |
Type of substrate: |
PP、PE、etc. |
Substrate width: |
220-2100mm |
Substrate thickness: |
5.0-30um |
running speed: |
max.300m/min |
آلة لف وتقطيع سلسلة DSLS
تُستخدم المعدات بشكل أساسي لإنتاج تقطيع فاصل بطارية الليثيوم. المهمة الرئيسية هي تقسيم فاصل بطارية الليثيوم الملفوف الأصلي العريض إلى فواصل بطارية الليثيوم بأحجام وعروض مختلفة من خلال آلية الفك، وآلية النقل، وآلية التقطيع، وإكمال عملية اللف.
- وضع اللف الأفقي والنهائي
- نظام تشغيل بشري آلي بشاشة لمس كبيرة
- محرك سيرفو CNC AC للفك واللف
- وضع تقطيع حامل السكين الكهربائي المتحرك أفقيًا مع التكوين القياسي للسكين المستقيم
- تصحيح الانحراف التلقائي للفك
- وظيفة مضادة للكهرباء الساكنة لللف
مخطط تدفق العملية
الفك → وحدة التصحيح → النقل → التسوية → تقطيع الشفرة الدائرية → النقل → فصل الفيلم → اللف العلوي والسفلي
↳ نفايات التشذيب
مخطط المعدات
1) 3 مراحل × 400 فولت × 50 هرتز
2) درجة الحرارة المحيطة: 15 ~ 45 درجة مئوية
3) رطوبة الهواء: 40٪ ~ 90٪
4) اختلاف الجهد:<±5%
المواصفات العامة
الركيزة: فاصل البطارية، سمك 5 ميكرومتر - 25 ميكرومتر
عرض الركيزة: 300 مم كحد أدنى، 1350 مم كحد أقصى
نظام اللف: طريقة لف مستقلة بذراعين
نظام التقطيع: تقطيع بشفرة دوارة
عرض التقطيع:
لف بذراع واحد: 55 مم - 200 مم
لف قياسي متزامن بذراعين: 300 مم - 650 مم
قطر الفك: 500 مم كحد أقصى
قطر اللف: 400 مم كحد أقصى
السرعة الميكانيكية: تصل إلى 250 م / دقيقة
سرعة التشغيل*: تصل إلى 150 م / دقيقة
*ملاحظة: تعتمد سرعة التشغيل الفعلية على خصائص الركيزة، وتوحيد السُمك، وعرض التقطيع، ومستوى مهارة المشغل.
أبعاد الآلة (تقريبًا): 2500 مم (طول) × 2800 مم (عرض) × 1500 مم (ارتفاع) (تخضع لرسم التخطيط النهائي)
1) هواء مضغوط نظيف وخالٍ من الرطوبة والأوساخ والزيت
2) الضغط (دخول واجهة الجهاز): تقريبًا. 5-6 بار مقياس
3) نقطة تكثف الهواء المضغوط: 5 درجات مئوية
بعد ضبط المعدات على مستوى، قم بتثبيتها بلوحة ضغط ومسامير تمدد.
الغرض من المعدات ومزاياها
تم تصميم آلة التقطيع CNC عالية الأداء DSL-1500S خصيصًا لتقطيع المواد المرنة مثل فواصل بطاريات أيونات الليثيوم.
تتضمن المعدات الميزات الرئيسية التالية:
نظام لف يتم التحكم فيه بواسطة سيرفو مستقل
واجهة بشرية آلية بشاشة لمس كبيرة (HMI)
محركات سيرفو AC لكل من الفك واللف

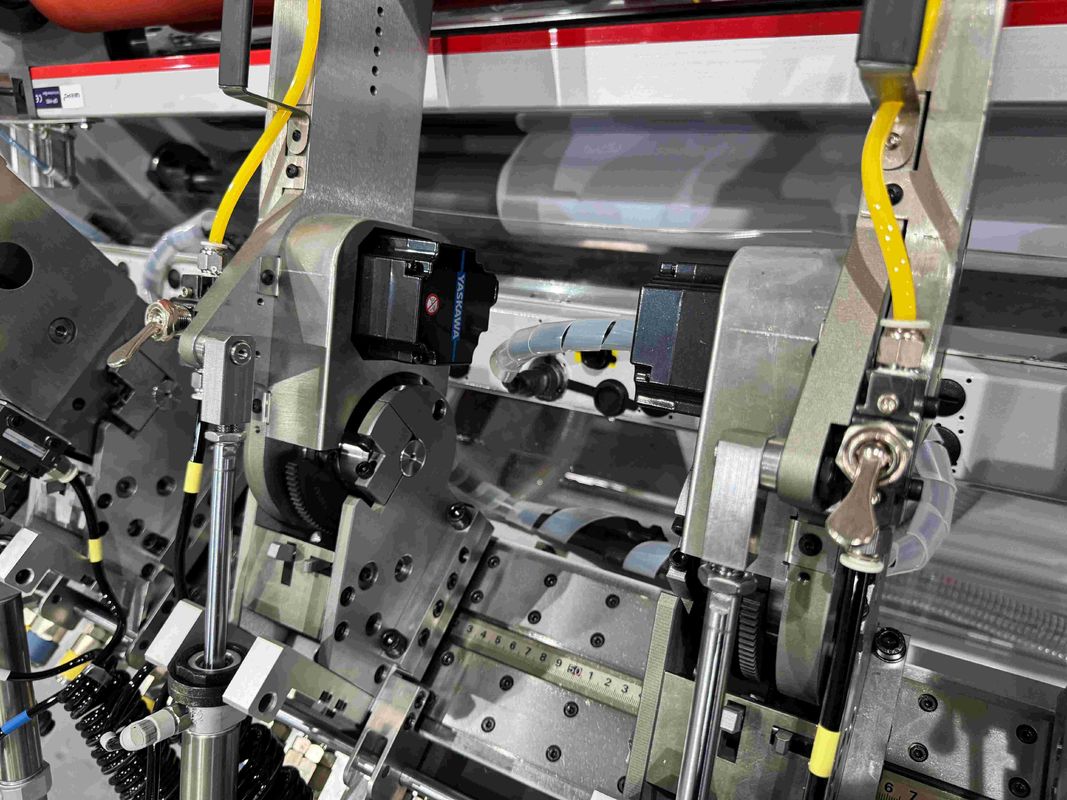

حامل سكين متحرك أفقيًا مع طريقة تقطيع بشفرة دوارة
التحكم التلقائي في شد الفك
التحكم التلقائي في شد اللف والتناقص
وظيفة إزالة الكهرباء الساكنة في قسم اللف
مساحة تركيب محجوزة لنظام فحص العيوب
نظام استخلاص الغبار في عمود التقطيع (اختياري)
نظام إزالة الغبار اللاصق على جانبي اللف (اختياري)
| اسم المنتج | آلة لف وتقطيع |
| سُمك الركيزة | 7-40 ميكرومتر |
| عرض الركيزة | 300-1500مم |
| عرض التقطيع | 40 مم كحد أدنى |
| قلب الفك | قطر القلب الداخلي 3 بوصة، 6 بوصة |
| قطر الفك | 400 مم كحد أقصى |
| قطر اللف | 400 مم كحد أقصى |
| سرعة القبول | 150 م / دقيقة |
| PLC | ألمانيا Beckhoff |
| شاشة التشغيل | شاشة لمس ملونة |
| سرعة العمل | 200 م / دقيقة كحد أقصى |
| السرعة الميكانيكية | 250 م / دقيقة |
| مصدر الطاقة | AC400V, 50Hz, 3P |
المزايا التنافسية
1. نحن نقدم منتجات عالية الجودة بأسعار تنافسية؛
2. التخليص الجمركي مضمون؛
3. خدمة جيدة بعد البيع؛
4. شروط دفع مرنة؛
5. مع المنتجات الممتازة والخدمات الفعالة، نحن معروفون جيدًا في الداخل والخارج.
مصنعنا
ورشة العمل الخاصة بنا
عملائنا
الأسئلة الشائعة
س: هل Dongsheng مصنع أم شركة تجارية؟
ج: Dongsheng مصنع.
س: أين يقع المصنع الخاص بك؟ هل يمكنني زيارته قبل تقديم طلب؟
ج: بالطبع، نرحب ترحيبًا حارًا بزيارة مصنعنا. يقع مصنعنا في خفي، آنهوي، الصين.
س: إلى أي دول قمت بالتصدير إليها؟
ج: لقد قمنا بتصدير منتجاتنا إلى جميع أنحاء العالم، مثل أوروبا والولايات المتحدة الأمريكية واليابان وكوريا والهند وما إلى ذلك.
س: ماذا عن الضمان وخدمة ما بعد البيع؟
ج: نحن نقدم ضمانًا لمدة 12 شهرًا ودعمًا فنيًا مدى الحياة لجميع الآلات.
الاستجابة متاحة في غضون 12 ساعة بينما يتم توفير الحل لاستكشاف الأخطاء وإصلاحها في غضون 48 ساعة.
